機器規格

項目		FCX 4000 - 50 ES	FCX4000-60ES
系統		平床系統
驅動方法		數字伺服
材料固定方法		靜電吸附
可切割範圍		660mm×488mm （A3兩面連接）	976mm×660mm （附有4個面的A3）
可以安裝的材料的寬度		536mm	708mm
最大切割速度		750mm/秒
最大切割壓力		工具1：5.88N，工具2：5.88N
可設定的切割壓力		工具1：48步，工具2：48步
最小字符尺寸（* 1）		字母數字10平方（取決於媒體字體）
機械步長		0.005mm （5微米）
程序步長		GP-GL：0.1 / 0.05 / 0.025 / 0.01mm  HP-GL TM （* 2）：0.025mm
距離精度（* 1）		轉印量×±0.2％或更小，或者±0.1mm或更小（取決於材料拉伸）
直角精度		0.3 / 430mm或更小（不包括材料的彈性）	0.4 / 610mm或更小（不包括材料的彈性）
重複性（* 3）		0.1mm或更小（不包括媒體的彈性）
接口		USB 2.0（全速）·RS-232C·以太網（10BASE-T / 100BASE-TX）
緩衝區大小		2MB
命令類型		GP-GL，HP-GL™ （* 2）（操作面板切換，指令自動切換）
可以安裝的工具數量		2
刀具/筆型		硬質合金刀片，水性纖維筆，油圓珠筆，裁剪工具
額定電源		AC 100 V - 240 V 50/60 Hz（自動切換）
功耗		100 W或更少
使用環境		10℃〜35℃，35〜75％RH（不結露）
準確性保證環境		16℃〜32℃，35〜70％RH（不結露）
外形尺寸【W×D×H】（* 4）		1089 x 897 x 204mm	1405 x 1069 x 204mm （安裝支架時為1405 x 1097 x 896mm）
重量【重量】（約）		29公斤	38公斤（安裝支架時55公斤）
支持的操作系統（* 5）		Windows 7（Ultimate / Enterprise / Professional / Home Premium） Windows 8（Windows 8 / Pro / Enterprise）Windows 7 （Home / Pro / Enterprise / Education） Windows 8.1
		Mac OS X 10.7至10.11 / macOS 10.12（Sierra）至10.13（高Sierra）
包含標準軟件 ⇒請下載並使用		切割大師4 （* 6）（* 7） ·Graphtec Pro Studio（用於Windows）（* 7） ·Graphtec Studio（用於Mac）·Windows驅動程序
保證期		1年（需要保修卡註冊）
合規標準	安全標準	PSE，UL / cUL，CE標誌
	EMC標準	VCCI A類，FCC A類，CE標誌

（* 1）

根據我們指定的文件和條件。

（* 2）

HP-GL™是美國Hewlett-Packard公司的註冊商標。

（* 3）

使用附帶的筆和無木紙，可以使用機器安裝的圖案讀取精度。

（* 4）

尺寸誤差：±5毫米

（* 5）

對於OS製造商支持終止的操作系統，我們的支持也將被排除。

（* 6）

要使用“Cutting Master 4”，需要Adobe Illustrator（Windows / Mac）或CorelDRAW（Windows）。

（* 7）

首次啟動時需要Internet連接才能激活許可證或註冊用戶。

按型號可裁剪的媒體

媒體		介質 厚度	相應的 切割刀片	FCX  4000 - 50/60 ES	FCX  2000-60 VC	FCX  2000-120 VC	FCX  2000 - 180VC	FCX  2000 - 120MG	FCX  2000-120 ES
標記膜 （PVC /熒光/反射）		0.25毫米 或更小	CB09UB	〇	〇	〇	〇	〇	〇
紙 （花紋紙，油紙板）		0.5毫米 或更小	CB15U， CB15U-K30	〇	〇	〇	〇	-	〇
		1毫米 或更少	CB30UC	-	〇	〇	〇	-	〇
壓縮泡沫板		0.8毫米 或更小	CB15U-K30	〇	〇	〇	〇	-	-
用於噴砂的橡膠板		1毫米 或更少	CB15U-K20	〇	〇	〇	〇	〇	〇
紙板	E長笛	1.5毫米 或更小	CB30UC （* 7）	-	〇	〇	〇	-	〇
	F / G長笛	低於1.2毫米	CB15U - K30， CB30UC	〇（* 8）	〇	〇	〇	-	〇
橡膠板		1至2毫米 或更少	PM-CB-001 （* 7）	-	〇	〇	〇	-	-
清楚的包裹的板料		0.5毫米 或更小	CB15U	〇	〇	〇	〇	-	〇
		1毫米 或更少	CB15U-K30	〇	〇	〇	〇	-	〇
高亮度反光膜		0.5毫米 或更小	CB15UA	〇	〇	〇	〇	-	-
		1毫米 或更少	CB15UA-K30	〇	〇	〇	〇	-	-

（* 7）

切割精度不在保證範圍內。請務必在使用前嘗試。

（* 8）

CB30UC只能用於FCX 2000系列。

（*）

防靜電材料·如果使用強力捲曲材料等靜態吸附方法不能固定時，請使用選購的應用墊“PM-CM-001”或“PM-CM-002”。

附件

●電源線●2極-3-極適配器
●切刀柱塞（PHP33-CB15N-HS）●切割刀片（CB15U-1）●刀片從調整放大鏡（PM-CT-001）
●水性纖維筆柱塞（PHP31-光纖）●水性纖維筆（KF700-BK）●的保護片●USB連接線（2.9M）
●用戶手冊DVD●安裝手冊●手動●●上切割刀，以您的安全和正確使用保修

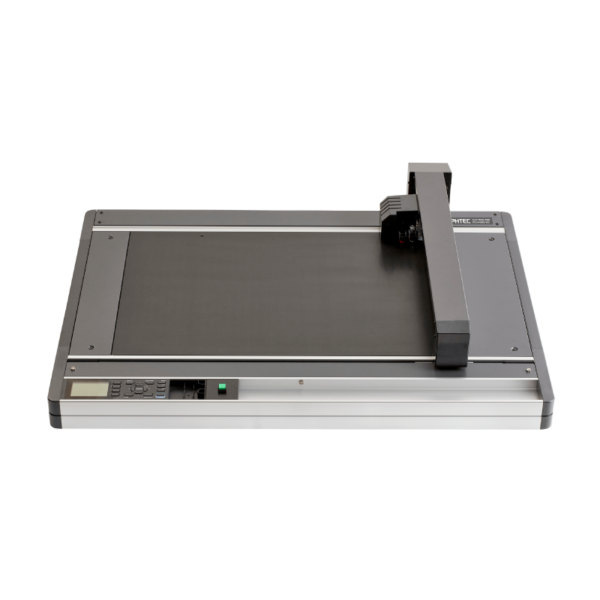

FCX4000-50ES

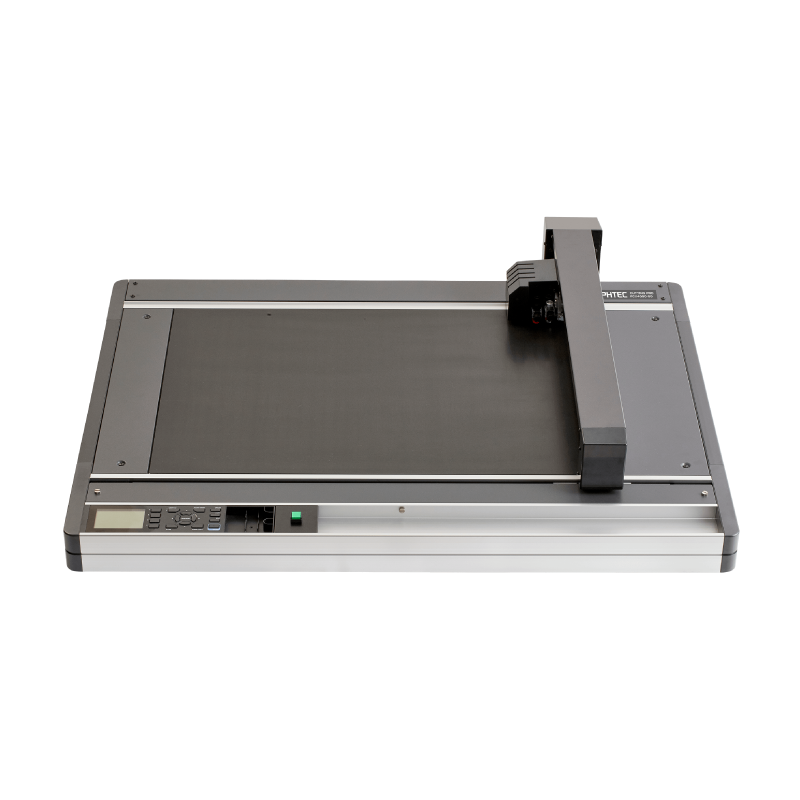

FCX4000-60ES
